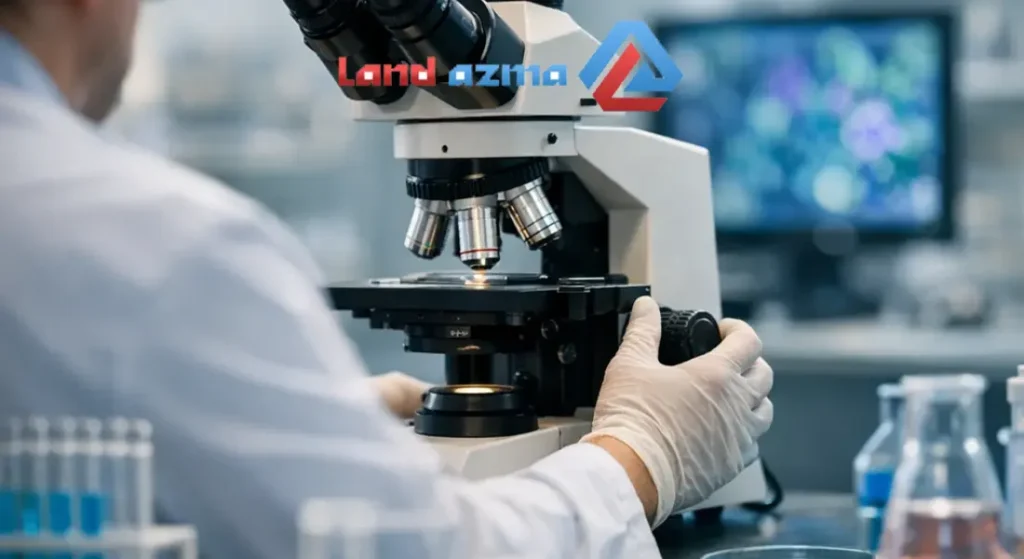

آموزش تنظیم فوکوس و بزرگنمایی میکروسکوپ نوری | لندآزما

آموزش تنظیم فوکوس و بزرگنمایی میکروسکوپ نوری دنیای نادیدنی‌ها تنها زمانی به درستی درک می‌شود که ابزار مشاهده ما در ایده‌آل‌ترین حالت تنظیم شده باشد. در آزمایشگاه‌های تشخیص طبی و مراکز تحقیقاتی، دانستن نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه تفاوت میان یک تشخیص دقیق و یک اشتباه بصری را رقم می‌زند. یک میکروسکوپ آزمایشگاهی، هرچقدر هم که از نظر اپتیکی پیشرفته باشد، بدون تنظیمات صحیح کاربر، نمی‌تواند تمام جزئیات ساختاری نمونه را به نمایش بگذارد.

بسیاری از کاربران تصور می‌کنند که فوکوس کردن تنها به چرخاندن پیچ‌های تنظیم محدود می‌شود، اما واقعیت این است که دستیابی به بالاترین رزولوشن نوری مستلزم هماهنگی میان شدت نور، دیافراگم، کندانسور و عدسی‌های شیئی است. در فروشگاه لندآزما، ما معتقدیم که دانش کاربری به اندازه کیفیت خود تجهیزات آزمایشگاهی اهمیت دارد.

آشنایی با اجزای موثر در وضوح تصویر

قبل از پرداختن به مراحل عملی، باید بدانیم کدام بخش‌ها در شفافیت نقش دارند. در یک میکروسکوپ بیولوژی استاندارد، سیستم نوری از دو بخش اصلی تشکیل شده است: سیستم روشنایی و سیستم بزرگنمایی. اگر نور به درستی از میان نمونه عبور نکند، حتی با بهترین عدسی‌ها نیز تصویر تاری خواهید داشت.

در بررسی‌های تخصصی، متوجه می‌شویم که قیمت میکروسکوپ G5 به دلیل داشتن سیستم اپتیکی تصحیح شده و پایداری در فوکوس، در میان محققان بسیار محبوب است. این دستگاه به کاربر اجازه می‌دهد تا با کمترین جابه‌جایی پیچ‌های تنظیم، به وضوح خیره‌کننده‌ای دست یابد. اما برای رسیدن به این سطح از کارایی، ابتدا باید با مفاهیمی نظیر فاصله کاری (Working Distance) و عمق میدان آشنا شوید.

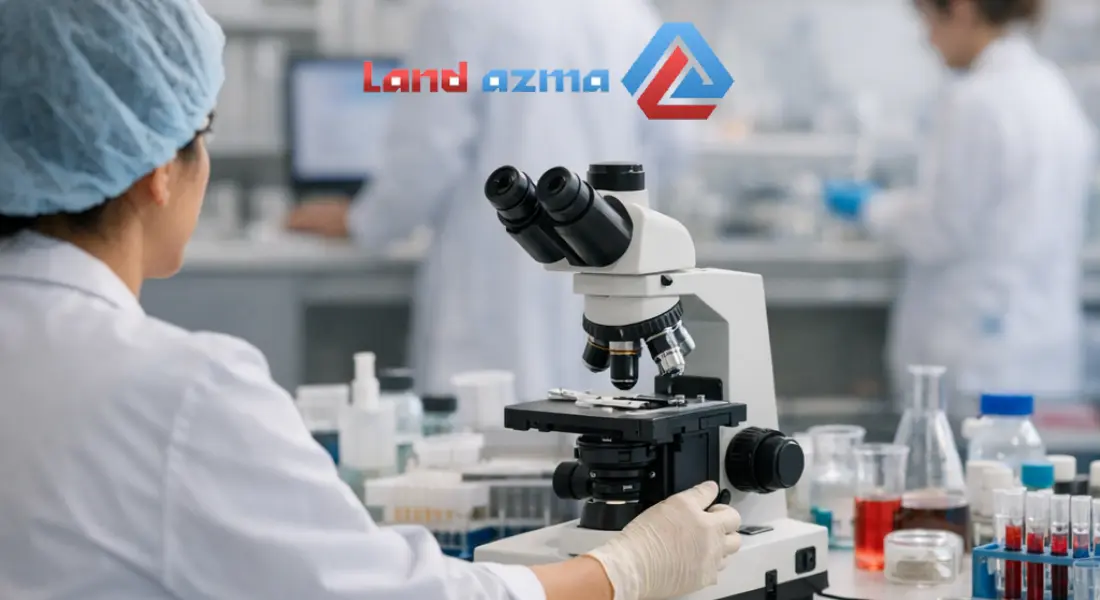

گام اول: آماده‌ سازی محیطی و بررسی اولیه دستگاه میکروسکوپ بیولوژی

اولین مرحله در فرآیند نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه، اطمینان از پاکیزگی عدسی‌ها است. وجود هرگونه اثر انگشت یا گرد و غبار روی عدسی‌های چشمی و شیئی باعث ایجاد “هاله” در تصویر می‌شود. همیشه از کاغذهای مخصوص پاک‌کننده لنز استفاده کنید.

سپس، اسلاید یا لام حاوی نمونه را روی میز کار (Stage) قرار دهید. اطمینان حاصل کنید که لامل به سمت بالا قرار دارد. استفاده از یک میکروسکوپ دو چشمی باعث می‌شود خستگی چشم اپراتور در طولانی‌مدت کاهش یابد، اما تنظیم فاصله بین دو چشمی (Interpupillary Distance) متناسب با فاصله چشم‌های کاربر، اولین قدم در تنظیمات ارگونومیک و بصری است. شما باید دو دایره تصویر را به گونه‌ای ادغام کنید که تنها یک دایره واحد و کامل را مشاهده نمایید.

تنظیم سیستم روشنایی و کندانسور

بسیاری از کاربران از اهمیت کندانسور غافل هستند. برای اینکه بدانیم نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه چگونه است، باید ابتدا نور را متمرکز کنیم. کندانسور وظیفه جمع‌آوری نور از منبع و تاباندن آن به صورت مخروطی بر روی نمونه را دارد.

1. ابتدا شدت نور را در حالت متوسط قرار دهید.
2. کندانسور را تا بالاترین حد ممکن بالا بیاورید.
3. دیافراگم را نیمه‌باز نگه دارید.

در یک میکروسکوپ آزمایشگاهی حرفه‌ای، تنظیم نور “کوهلر” (Kohler Illumination) ایده‌آل‌ترین روش برای دستیابی به روشنایی یکنواخت و بدون سایه است. این تنظیم باعث می‌شود که بافت‌های شفاف در میکروسکوپ بیولوژی با کنتراست بسیار بالاتری دیده شوند.

شروع با کمترین بزرگنمایی برای یافتن میدان دید

یک اشتباه رایج، شروع کار با عدسی‌های قوی (مانند 40X یا 100X) است. برای شروع، همیشه عدسی شیئی 4X یا 10X را در مسیر نوری قرار دهید. این عدسی‌ها دارای بیشترین فاصله کاری هستند و خطر برخورد عدسی با لام را به حداقل می‌رسانند.

در این مرحله از نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه، با استفاده از پیچ تنظیم درشت (Coarse Adjustment)، میز کار را به آرامی بالا بیاورید در حالی که از بیرون به دستگاه نگاه می‌کنید (نه از داخل چشمی‌ها). این کار برای جلوگیری از برخورد فیزیکی و آسیب به عدسی است. سپس، در حالی که از چشمی‌ها نگاه می‌کنید، پیچ درشت را در جهت عکس بچرخانید تا تصویر اولیه نمونه ظاهر شود.

بهینه‌ سازی تصویر با پیچ تنظیم ظریف

زمانی که شبحی از نمونه را مشاهده کردید، زمان استفاده از پیچ تنظیم ظریف (Fine Adjustment) فرا می‌رسد. این پیچ در هر چرخش کامل، میز کار را تنها چند میکرومتر جابه‌جا می‌کند. با چرخاندن آرام این پیچ، جزئیات سلولی شروع به شفاف شدن می‌کنند.

اگر از یک میکروسکوپ دو چشمی استفاده می‌کنید، ممکن است قدرت بینایی دو چشم شما با هم متفاوت باشد. در این صورت، باید از دیوپتر (Diopter) تعبیه شده روی یکی از چشمی‌ها استفاده کنید. ابتدا چشمی دارای دیوپتر را ببندید و با چشم دیگر تصویر را فوکوس کنید، سپس چشم اول را باز کرده و تنها با چرخاندن دیوپتر، تصویر را برای چشم دوم نیز شفاف کنید. این دقت در جزئیات است که ارزش خرید و حتی قیمت میکروسکوپ G5 را برای آزمایشگاه‌های پیشرفته توجیه می‌کند.

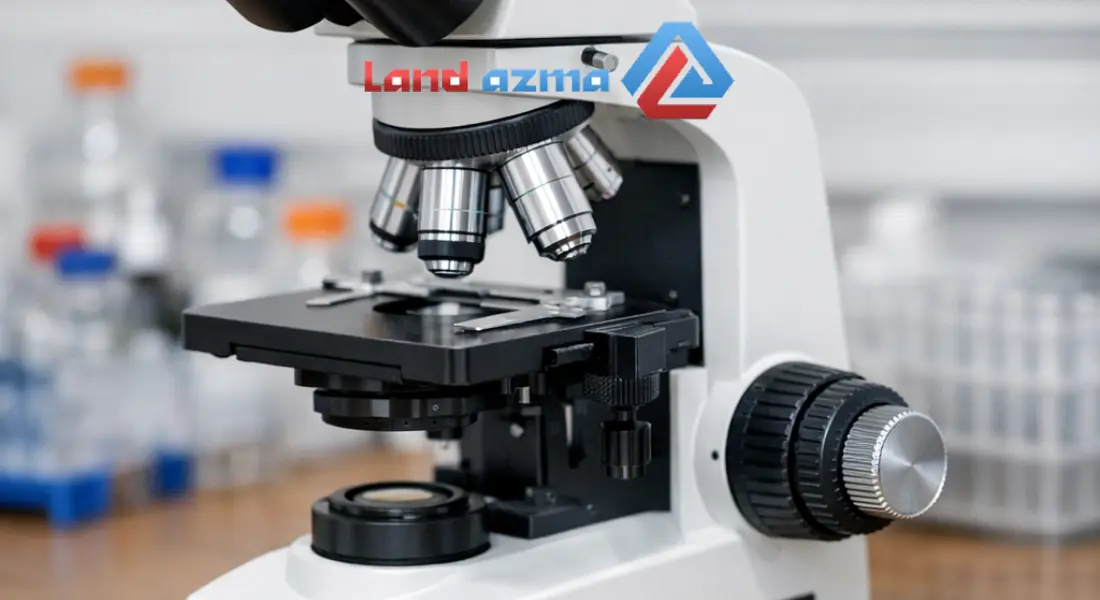

انتقال به بزرگنمایی‌ های بالاتر و حفظ فوکوس

پس از اینکه نمونه را در بزرگنمایی کم پیدا کردید، گام بعدی در نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه، سوئیچ کردن به عدسی‌های قوی‌تر است. اکثر میکروسکوپ‌های مدرن مانند میکروسکوپ بیولوژی سری G5، دارای ویژگی “پارافوکال” (Parfocal) هستند. این ویژگی به این معناست که وقتی تصویر در یک بزرگنمایی فوکوس باشد، با چرخاندن صفحه مکرر (Revolving Nosepiece) و رفتن به عدسی بعدی، تصویر همچنان نزدیک به حالت فوکوس باقی می‌ماند و تنها به یک تنظیم کوچک با پیچ ظریف نیاز دارد.

هنگام تعویض عدسی از ۱۰ برابر به ۴۰ برابر، دقت کنید که عدسی به لامل برخورد نکند. در این مرحله، هرگز نباید از پیچ تنظیم درشت استفاده کنید؛ زیرا فاصله عدسی تا نمونه بسیار کم است و احتمال شکستن لام یا خش افتادن روی عدسی گران‌قیمت وجود دارد. استفاده از تجهیزات آزمایشگاهی استاندارد که دارای محدودکننده حرکت میز (Stage Stopper) هستند، ریسک این آسیب‌ها را به شدت کاهش می‌دهد.

مدیریت دیافراگم برای افزایش کنتراست

یکی از کلیدی‌ترین بخش‌های نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه، تنظیم دیافراگم عنبیه‌ای (Iris Diaphragm) است. بسیاری از کاربران به اشتباه از دیافراگم برای تنظیم شدت نور استفاده می‌کنند، در حالی که کاربرد اصلی آن، تنظیم “عمق میدان” و “کنتراست” است.

وقتی بزرگنمایی را افزایش می‌دهید، تصویر به طور طبیعی تاریک‌تر می‌شود. در این حالت، به جای باز کردن کامل دیافراگم، ابتدا شدت منبع نور را کمی زیاد کنید. باز کردن بیش از حد دیافراگم باعث “شسته شدن” جزئیات و کاهش تضاد نوری می‌شود. برای مشاهده نمونه‌های شفاف بیولوژیکی بدون رنگ‌آمیزی، بستن نسبی دیافراگم می‌تواند لبه‌های سلول را واضح‌تر نشان دهد. در میکروسکوپ آزمایشگاهی، تعادل میان رزولوشن و کنتراست هنری است که با تنظیم دقیق همین بخش به دست می‌آید.

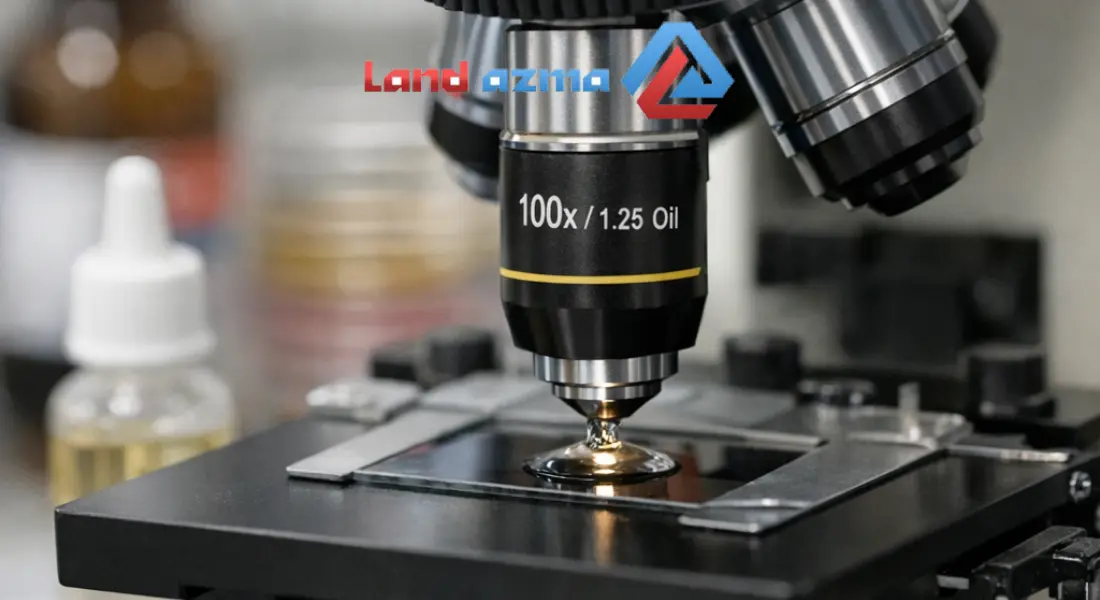

تکنیک استفاده از عدسی ۱۰۰ برابر و روغن ایمرسیون

برای مشاهده جزئیات بسیار ریز مانند باکتری‌ها یا اجزای داخل هسته، نیاز به بالاترین بزرگنمایی داریم. در اینجا، آموزش نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه وارد مرحله حساس “ایمرسیون” می‌شود. عدسی ۱۰۰ برابر به دلیل گشودگی عددی (Numerical Aperture) بالا، نیاز به واسطه‌ای دارد که ضریب شکست نوری آن بیشتر از هوا باشد.

1. ابتدا نمونه را در بزرگنمایی ۴۰ برابر فوکوس کنید.
2. عدسی را کنار بزنید و یک قطره کوچک “روغن ایمرسیون” پایه سدری یا مصنوعی روی لامل بچکانید.
3. عدسی ۱۰۰ برابر را به آرامی در موقعیت قرار دهید تا با روغن تماس پیدا کند.
4. فقط و فقط از پیچ ظریف برای شفاف کردن تصویر استفاده کنید.

عدم استفاده از روغن در این بزرگنمایی باعث شکست نور در فضای خالی بین لام و عدسی شده و تصویری کاملاً مات ارائه می‌دهد. لندآزما همواره تاکید می‌کند که پس از پایان کار، عدسی ۱۰۰ برابر را با محلول‌های مخصوص تمیز کنید تا باقیمانده روغن باعث تخریب چسب عدسی نشود.

تنظیمات اختصاصی در میکروسکوپ دو چشمی

در یک میکروسکوپ دو چشمی حرفه‌ای، راحتی کاربر مستقیماً بر کیفیت مشاهده اثر می‌گذارد. اگر چشمی‌ها با فاصله چشمان شما تنظیم نباشند، دچار دوبینی یا سردرد خواهید شد. علاوه بر تنظیم فاصله بین‌حدقه‌ای، تنظیم “نقطه چشمی” (Eyepoint) نیز مهم است. اگر عینک می‌زنید، برخی چشمی‌ها دارای لاستیک‌های تاشو هستند که اجازه می‌دهند فاصله مناسب را حفظ کنید.

در نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه، هماهنگی دیوپتر چشمی‌ها باعث می‌شود که وقتی با هر دو چشم نگاه می‌کنید، تصویر دارای عمق و برجستگی (حالت شبه سه‌بعدی) باشد. این موضوع در تشخیص‌های طولانی‌مدت پاتولوژی بسیار حیاتی است. بررسی قیمت میکروسکوپ G5 نشان می‌دهد که این دستگاه با داشتن چشمی‌های Widefield و تنظیمات دیوپتر دقیق، یکی از ارگونومیک‌ترین گزینه‌ها در بازار ایران است.

رفع خطای پارالاکس در هنگام فوکوس

خطای پارالاکس زمانی رخ می‌دهد که موقعیت چشم نسبت به محور نوری تغییر کند و باعث شود فوکوس به نظر نادرست بیاید. برای جلوگیری از این مشکل در یک میکروسکوپ بیولوژی، همیشه سعی کنید در مرکز عدسی نگاه کنید. اگر اسلاید شما بیش از حد ضخیم باشد، ممکن است در بزرگنمایی‌های بالا هرگز به فوکوس کامل نرسید؛ زیرا عدسی نمی‌تواند به اندازه کافی به نمونه نزدیک شود. در این موارد، بررسی کیفیت لوازم مصرفی آزمایشگاهی و ضخامت لام و لامل اهمیت دوچندانی پیدا می‌کند.

نقش پایداری بدنه در حفظ فوکوس

لرزش‌های محیطی دشمن اصلی فوکوس در بزرگنمایی‌های بالا هستند. یک میکروسکوپ آزمایشگاهی با بدنه سنگین و پایه ضد لرزش، به شما کمک می‌کند تا پس از تنظیم، تصویر ثابت بماند. در مدل‌هایی که کیفیت ساخت پایینی دارند، حتی راه رفتن یک نفر در اتاق آزمایشگاه می‌تواند باعث پرش تصویر و خروج از حالت فوکوس شود. اینجاست که اهمیت انتخاب برندهای معتبر از لندآزما مشخص می‌شود؛ دستگاهی که مکانیک پیچ‌های تنظیم آن (Gear System) از فولاد ضد زنگ باشد، به مرور زمان دچار “لغزش فوکوس” یا افتادگی میز کار نمی‌شود.

نوع عدسی شیئی	بزرگنمایی کل (با چشمی 10X)	نوع پیچ تنظیم مورد استفاده	وضعیت دیافراگم	نیاز به روغن ایمرسیون
عدسی اسکن (4X)	40 برابر	پیچ درشت (Coarse)	کاملاً بسته یا نیمه‌باز	ندارد
عدسی کوچک (10X)	100 برابر	پیچ درشت و ظریف	نیمه‌باز	ندارد
عدسی بزرگ (40X)	400 برابر	فقط پیچ ظریف (Fine)	باز (حدود 70 درصد)	ندارد
عدسی روغنی (100X)	1000 برابر	فقط پیچ ظریف (Fine)	کاملاً باز	دارد

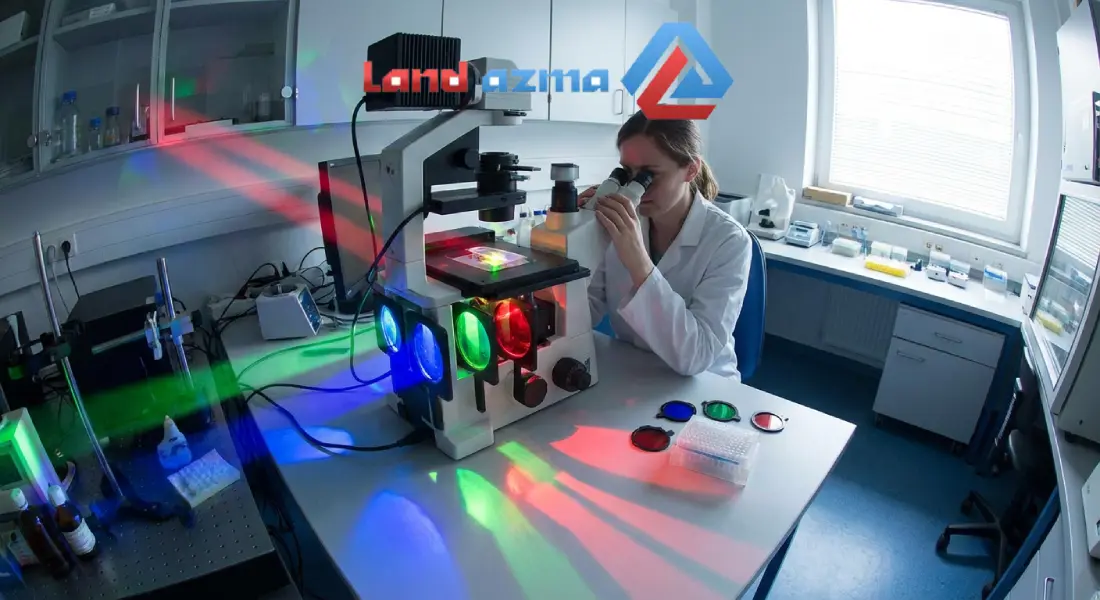

عیب‌یابی مشکلات رایج در وضوح تصویر

حتی با دانستن نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه، گاهی ممکن است با تصاویری مواجه شوید که علی‌رغم تلاش زیاد، همچنان کیفیت مطلوبی ندارند. یکی از رایج‌ترین مشکلات، وجود نقاط سیاه ثابت در میدان دید است. اگر با چرخاندن چشمی، این نقاط جابه‌جا شدند، آلودگی روی عدسی چشمی است؛ در غیر این صورت، مشکل می‌تواند از گرد و غبار روی عدسی شیئی یا کندانسور باشد.

در یک میکروسکوپ بیولوژی، تاری لبه‌های تصویر (Spherical Aberration) معمولاً ناشی از استفاده از لامل‌های غیراستاندارد یا قرار دادن اسلاید به صورت معکوس است. لندآزما همواره توصیه می‌کند که برای پیشگیری از این موارد، از لام و لامل‌های با ضریب شکست نوری استاندارد استفاده کنید. اگر تصویر در مرکز واضح است اما در حاشیه تاری شدیدی دارد، نشان‌دهنده این است که عدسی‌های دستگاه شما از نوع “Plan” (تخت) نیستند؛ ویژگی‌ای که در بررسی قیمت میکروسکوپ G5 به عنوان یک مزیت رقابتی برای مشاهده میدان دید وسیع مطرح می‌شود.

کالیبراسیون اندازه در بزرگنمایی‌ های مختلف

پس از تسلط بر فوکوس، گام بعدی در یک آزمایشگاه حرفه‌ای، اندازه‌گیری ابعاد نمونه است. برای این کار باید از یک “رتیکل” (Reticle) در چشمی و یک “میکرومتر مرحله‌ای” (Stage Micrometer) استفاده کنید. از آنجایی که بزرگنمایی عدسی‌های شیئی ممکن است خطای بسیار کوچکی داشته باشند، کالیبره کردن هر عدسی به صورت مجزا ضروری است.

در این فرآیند، شما خط‌کش میکرومتر را روی میز قرار داده و فوکوس می‌کنید. سپس تعداد تقسیمات رتیکل چشمی را با خط‌کش واقعی تطبیق می‌دهید. این دقت در اندازه‌گیری، تفاوتی است که یک میکروسکوپ آزمایشگاهی کالیبره شده با یک دستگاه معمولی دارد. در تحقیقات بیولوژیکی، گزارش اندازه دقیق میکروب‌ها یا سلول‌ها بدون این مرحله کالیبراسیون اعتبار علمی نخواهد داشت.

نگهداری از سیستم مکانیکی پیچ‌ های فوکوس

سیستم چرخ‌دنده‌های پیچ درشت و ظریف قلب تپنده بخش مکانیکی است. به مرور زمان، گریس داخل این چرخ‌دنده‌ها ممکن است خشک شده یا با گرد و غبار ترکیب شود که منجر به “سفت شدن” پیچ یا لغزش (Drifting) میز کار می‌شود. اگر میز کار پس از فوکوس کردن به آرامی پایین می‌رود، دستگاه شما نیاز به تنظیم “کلاچ” یا سفت کردن حلقه تنظیم اصطکاک دارد.

در تجهیزات آزمایشگاهی پیشرفته، این پیچ‌ها به گونه‌ای طراحی شده‌اند که نیاز به روغن‌کاری مداوم ندارند، اما تمیز نگه داشتن آن‌ها از نشت مواد شیمیایی و اسیدهای آزمایشگاهی الزامی است. لندآزما به عنوان مرجع تخصصی، پیشنهاد می‌کند که هرگز برای روان‌کاری پیچ‌ها از روغن‌های معمولی استفاده نکنید، زیرا باعث خوردگی قطعات پلیمری داخلی می‌شود.

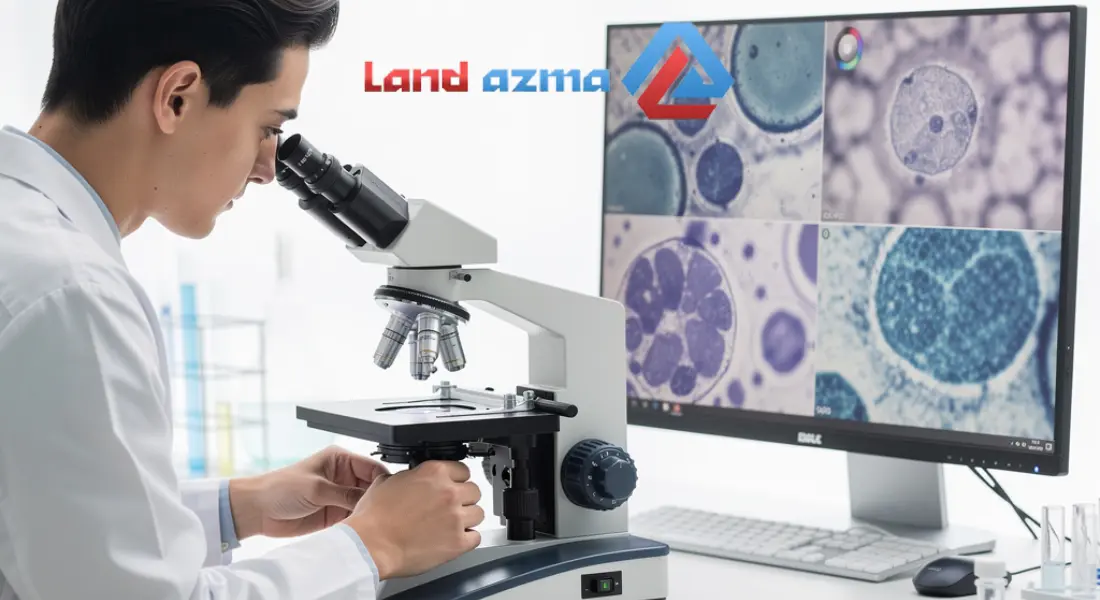

بهینه ‌سازی مشاهده با فیلترهای نوری

در بحث نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه، استفاده از فیلترهای نوری (مانند فیلتر آبی یا سبز) نقش بسزایی دارد. فیلتر آبی باعث می‌شود نور زرد حاصل از لامپ‌های هالوژن به نور روز متمایل شده و خستگی چشم را کاهش دهد. همچنین، فیلتر سبز می‌تواند کنتراست را در نمونه‌های رنگ‌آمیزی شده با “فوشین” یا “هماتوکسیلین” به طرز چشم‌گیری افزایش دهد.

در یک میکروسکوپ دو چشمی مدرن، جایگاه مخصوص فیلتر معمولاً در زیر کندانسور تعبیه شده است. تنظیم صحیح فیلتر در کنار تنظیم دیافراگم، به شما اجازه می‌دهد تا کوچک‌ترین شیارهای ساختاری در بافت‌های بیولوژیکی را که در حالت عادی محو هستند، به وضوح مشاهده کنید.

ایمنی عدسی‌ ها و پروتکل‌ های جابه‌جایی

یکی از موارد حیاتی در حفظ تنظیمات دستگاه، نحوه جابه‌جایی آن است. تکان‌های شدید می‌تواند منشورهای داخلی را از تراز خارج کند (Miss-alignment). همیشه میکروسکوپ را با دو دست (یکی زیر پایه و دیگری بازوی دستگاه) حمل کنید. همچنین، برای محافظت از عدسی‌ها در برابر قارچ‌زدگی (Fungus) که دشمن شماره یک اپتیک در مناطق مرطوب است، از کیسه‌های رطوبت‌گیر در کاور دستگاه استفاده کنید.

اگر متوجه شدید که در بزرگنمایی ۱۰۰ برابر، تصویر حتی با روغن هم واضح نمی‌شود، ممکن است روغن به داخل عدسی نفوذ کرده باشد. این اتفاق زمانی می‌افتد که عدسی پس از استفاده تمیز نشود. پاکسازی تخصصی این بخش نیازمند مهارت فنی است و توصیه می‌شود توسط کارشناسان لندآزما انجام شود تا به پوشش‌های ضد انعکاس (Coating) عدسی آسیبی نرسد.

تکنولوژی‌های نوین در میکروسکوپ‌های دیجیتال و بیولوژی

امروزه بسیاری از مدل‌های میکروسکوپ بیولوژی به دوربین‌های دیجیتال مجهز شده‌اند. در این حالت، فوکوس کردن دو مرحله‌ای است؛ ابتدا باید تصویر را در چشمی واضح کنید و سپس از طریق نرم‌افزار، فوکوس دیجیتال را تنظیم نمایید. اگر این دو با هم هماهنگ نباشند (Lack of Parfocality)، ممکن است تصویر در چشمی واضح اما در مانیتور تار باشد.

بررسی قیمت میکروسکوپ G5 نشان می‌دهد که این دستگاه پتانسیل بالایی برای ارتقا به سیستم‌های مانیتورینگ دارد. با استفاده از خروجی‌های دیجیتال، شما می‌توانید نحوه تنظیم بزرگنمایی و فوکوس را به صورت گروهی آموزش دهید، که این امر در محیط‌های آموزشی و دانشگاهی بسیار کاربردی است.

سوالات متداول (FAQ)

چرا در بزرگنمایی ۱۰۰ برابر تصویر همیشه تار است؟

دلیل اصلی، عدم استفاده از روغن ایمرسیون یا کثیف بودن نوک عدسی است. همچنین اطمینان حاصل کنید که کندانسور در بالاترین وضعیت خود قرار دارد.

تفاوت اصلی پیچ درشت و ظریف در چیست؟

پیچ درشت برای جابه‌جایی سریع میز کار و پیدا کردن نمونه در بزرگنمایی کم است، در حالی که پیچ ظریف برای شفاف‌سازی نهایی و حرکت در لایه‌های مختلف نمونه (فوکوس عمقی) کاربرد دارد.

آیا می‌توان از روغن‌های دیگر به جای روغن ایمرسیون استفاده کرد؟

خیر؛ روغن‌های متفرقه دارای ضریب شکست متفاوتی هستند و می‌توانند به عدسی آسیب زده یا باعث حل شدن چسب‌های اپتیکی شوند.

جمع‌ بندی

در این مقاله طولانی و تخصصی، تمامی جوانب نحوه تنظیم بزرگنمایی و فوکوس در میکروسکوپ نوری برای مشاهده واضح نمونه را بررسی کردیم. آموختیم که وضوح تصویر تنها به چرخاندن یک پیچ وابسته نیست، بلکه مجموعه‌ای از تنظیمات نوری، مکانیکی و استفاده درست از لوازم مصرفی آزمایشگاهی است.

انتخاب یک میکروسکوپ آزمایشگاهی با کیفیت از مجموعه‌ای معتبر، نیمی از راه است و نیم دیگر، مهارت شما در کالیبره کردن و نگهداری از آن است. لندآزما متعهد است که با ارائه برترین برندها و آموزش‌های تخصصی، شما را در دستیابی به دقیق‌ترین نتایج علمی یاری کند. فراموش نکنید که هرچه دقت شما در تنظیمات اولیه بیشتر باشد، تحلیل‌های نهایی شما از نمونه‌های بیولوژیکی معتبرتر و ارزشمندتر خواهد بود.
