رفراکتومتر چیست و چه کاربردی دارد؟ راهنمای جامع اصول عملکرد و انواع شکست‌ سنج‌ ها

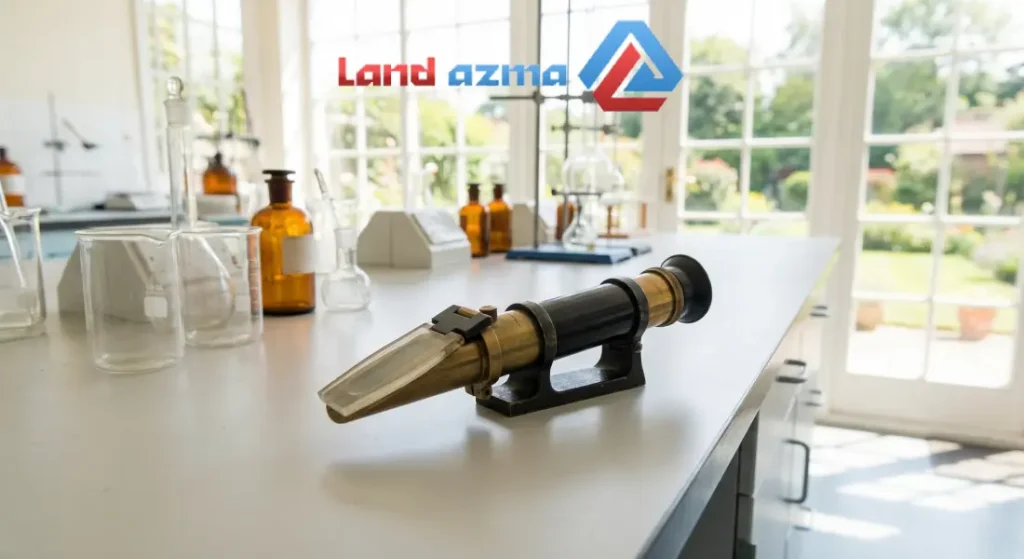

رفراکتومتر چیست

رفراکتومتر (Refractometer) یا شکست‌سنج، یک ابزار آزمایشگاهی دقیق اپتیکی است که برای اندازه‌گیری ضریب شکست (Refractive Index) مایعات و جامدات شفاف به کار می‌رود. این دستگاه با استفاده از قانون شکست نور و اندازه‌گیری زاویه حد، میزان انحراف نور عبوری از نمونه را سنجیده و پارامترهای کیفی مانند غلظت محلول (برحسب Brix)، دانسیته و درصد خلوص را در صنایع غذایی، شیمیایی، دارویی و گوهرشناسی تعیین می‌کند.

اساس عملکرد رفراکتومتر بر پایه قوانین فیزیک نور، به ویژه قانون اسنل (Snell’s Law) استوار است. زمانی که نور از محیطی با غلظت کمتر (مانند هوا) وارد محیطی با غلظت بیشتر (مانند منشور دستگاه و نمونه مایع) می‌شود، سرعت آن کاهش یافته و مسیرش منحرف می‌شود. رفراکتومترهای مدرن با اندازه‌گیری دقیق این زاویه انحراف در یک طول موج مشخص (معمولاً خط D سدیم در 589 نانومتر) و دمای استاندارد (۲۰ درجه سانتی‌گراد)، ضریب شکست (nD) را محاسبه می‌کنند. از آنجایی که ضریب شکست تابع مستقیمی از دما است، اکثر دستگاه‌های پیشرفته موجود در لندآزما مجهز به سیستم جبران دما اتوماتیک (ATC) هستند تا خطاهای حرارتی را به صورت خودکار تصحیح کرده و نتایج قابل اطمینان (Reliable Results) ارائه دهند.

در دنیای آنالیز آزمایشگاهی و کنترل کیفیت (QC)، تعیین خلوص و غلظت مواد یکی از چالش‌های همیشگی است. چه در یک کارخانه تولید آبمیوه برای سنجش میزان قند، چه در آزمایشگاه‌های داروسازی برای تایید هویت مواد اولیه، و چه در صنعت خودرو برای تست ضدیخ، نیاز به ابزاری سریع، غیرمخرب و دقیق وجود دارد. رفراکتومتر یا انکسار‌سنج، پاسخی مهندسی شده به این نیاز است. این دستگاه با تبدیل یک پدیده فیزیکی ساده (شکست نور) به داده‌های کمی قابل استناد، به یکی از ستون‌های اصلی تجهیزات آزمایشگاهی تبدیل شده است. در این مقاله تخصصی از لندآزما، ما فراتر از تعاریف ساده رفته و به عمق تکنولوژی، کاربردها و نکات فنی این دستگاه می‌پردازیم.

اصول فیزیکی: نور چگونه غلظت را فاش می‌کند؟

برای درک عمیق کارکرد رفراکتومتر، باید به مفهوم “سرعت نور” بازگردیم. نور در خلاء با حداکثر سرعت حرکت می‌کند، اما وقتی وارد محیط‌های شفاف دیگر (مانند آب، شکر حل شده یا روغن) می‌شود، سرعتش کاهش می‌یابد.

• ضریب شکست (Refractive Index): نسبتی است که نشان می‌دهد سرعت نور در خلاء چقدر بیشتر از سرعت نور در ماده مورد نظر است. هرچه غلظت مواد حل شده در یک حلال بیشتر باشد، دانسیته نوری آن افزایش یافته و نور بیشتر “شکسته” یا خم می‌شود.
• زاویه حد (Critical Angle): رفراکتومترها معمولاً از روش “زاویه حد” استفاده می‌کنند. منشور اصلی دستگاه دارای ضریب شکست بالایی است. وقتی نمونه روی منشور قرار می‌گیرد، نوری که از زاویه‌های مختلف تابیده می‌شود، در مرز بین منشور و نمونه یا عبور می‌کند یا بازتاب کلی (Total Internal Reflection) می‌شود. دستگاه دقیقاً مرز بین روشنایی و تاریکی (Shadowline) را تشخیص می‌دهد که متناظر با زاویه حد است.

مقیاس‌های اندازه‌گیری: زبان مشترک رفراکتومترها

اگرچه خروجی خام دستگاه “ضریب شکست” (مثلاً 1.3330 برای آب خالص) است، اما در صنایع مختلف، این عدد به واحدهای کاربردی‌تر تبدیل می‌شود. شناخت این مقیاس‌ها برای انتخاب دستگاه صحیح ضروری است:

۱. مقیاس بریکس (Brix)

رایج‌ترین مقیاس در رفراکتومترها، بریکس است.

• تعریف: یک درجه بریکس (°Bx) برابر است با ۱ گرم ساکارز در ۱۰۰ گرم محلول.
• کاربرد: عمدتاً در صنایع غذایی و نوشیدنی استفاده می‌شود. اگرچه اساساً برای قند است، اما در بسیاری از صنایع دیگر برای تقریب زدن “مجموع مواد جامد محلول” (TDS) نیز به کار می‌رود.

۲. ضریب شکست (nD)

این مقیاس علمی و استاندارد بین‌المللی است.

• کاربرد: در آزمایشگاه‌های شیمی، تحقیقاتی و داروسازی که نیاز به شناسایی مواد ناشناخته یا تایید خلوص حلال‌ها دارند، از ضریب شکست مستقیم استفاده می‌شود. دقت دستگاه‌های رومیزی (مانند مدل‌های Abbe) در این مقیاس می‌تواند تا ۰.۰۰۰۰۱ برسد.

۳. مقیاس‌های اختصاصی (Salinity, Gravity, Glycol)

بسته به طراحی منشور و کالیبراسیون کارخانه، رفراکتومترها می‌توانند واحدهای دیگری را نمایش دهند:

• شوری (Salinity): برای آکواریوم‌ها و اقیانوس‌شناسی (ppt).
• وزن مخصوص (Specific Gravity): برای آزمایش‌های ادرار بالینی یا صنعت باتری‌سازی.
• نقطه انجماد: برای سنجش مایع خنک‌کننده (ضدیخ) و مایع شیشه‌شور خودرو.

تاثیر دما بر اندازه‌گیری (تکنولوژی ATC)

یکی از متغیرهای مزاحم در شکست‌سنجی، دما است. با افزایش دما، حجم مایعات افزایش یافته و چگالی آن‌ها کم می‌شود؛ در نتیجه مولکول‌ها از هم فاصله گرفته و نور راحت‌تر (با شکست کمتر) عبور می‌کند. این یعنی ضریب شکست با افزایش دما، کاهش می‌یابد.

• چالش: اگر یک نمونه را در دمای ۲۰ درجه و همان نمونه را در دمای ۲۵ درجه تست کنید، دو عدد متفاوت خواهید دید.
• راهکار ATC: سیستم Automatic Temperature Compensation یا جبران دمای خودکار، یک ویژگی حیاتی در رفراکتومترهای مدرن (چه دستی و چه دیجیتال) است. این سیستم با استفاده از نوارهای بی-متال (در مدل‌های نوری) یا سنسورهای الکترونیکی (در مدل‌های دیجیتال)، عدد خوانده شده را به دمای مرجع ۲۰ درجه سانتی‌گراد نرمال‌سازی می‌کند. خرید رفراکتومتر بدون ATC برای محیط‌هایی که نوسان دمایی دارند، توصیه نمی‌شود.

انواع رفراکتومتر از دیدگاه تکنولوژی ساخت

رفراکتومترها از مدل‌های ساده چشمی تا دستگاه‌های پیچیده لیزری متغیر هستند.

۱. رفراکتومتر دستی آنالوگ (Handheld Analog Refractometer)

این مدل‌ها که به “رفراکتومتر چشمی” نیز معروفند، ارزان‌ترین و رایج‌ترین نوع در بازار هستند.

• نحوه عملکرد: کاربر ۱ تا ۲ قطره نمونه را روی منشور اصلی (Main Prism) می‌ریزد، درپوش (Daylight Plate) را می‌بندد و دستگاه را رو به منبع نور (خورشید یا لامپ) می‌گیرد. نور محیط از نمونه عبور کرده و سایه‌ای روی صفحه مدرج (Scale) داخل چشمی می‌اندازد. مرز بین روشنایی و تاریکی، عدد بریکس را نشان می‌دهد.
• مزایا: پرتابل، بدون نیاز به باتری، مقاوم در محیط‌های صنعتی و کارگاهی.
• معایب: خطای خواندن چشمی (Parallax Error)، نیاز به نور محیطی کافی، وابستگی شدید به دمای نمونه (اگر ATC نداشته باشد).

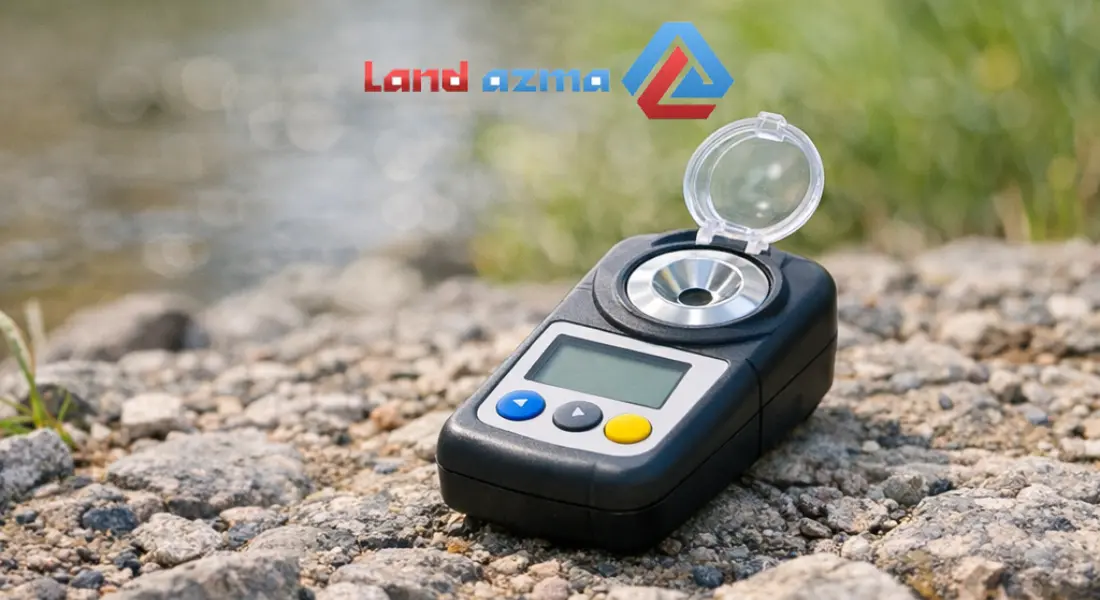

۲. رفراکتومتر دیجیتال پرتابل (Digital Handheld Refractometer)

نسل جدید رفراکتومترهای دستی که خطای انسانی در خواندن را حذف کرده‌اند.

• تکنولوژی: به جای نگاه کردن در چشمی، یک منبع نور داخلی (LED) نور را به منشور می‌تاباند و یک سنسور نوری (Photodiode) زاویه شکست را اندازه‌گیری می‌کند. نتیجه به صورت دیجیتال روی نمایشگر LCD ظاهر می‌شود.
• دقت: معمولاً ±0.1 تا ±0.2 بریکس.
• مزایا: خوانش سریع (۳ ثانیه)، ضدآب (IP65)، جبران دمای خودکار (ATC) دقیق‌تر.

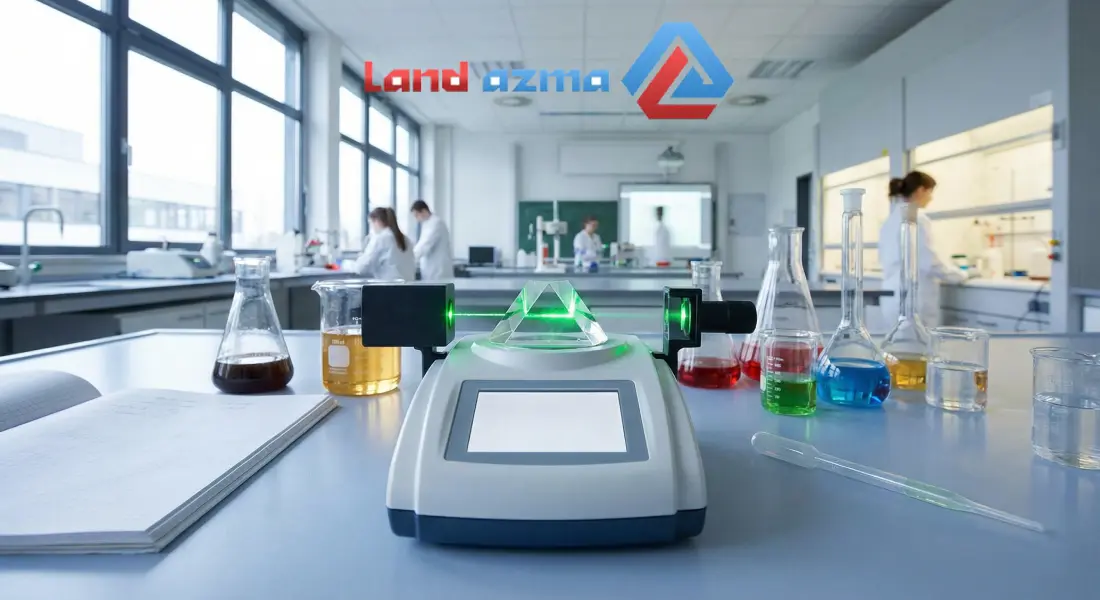

۳. رفراکتومتر رومیزی Abbe (Abbe Refractometer)

این دستگاه “پدربزرگ” تمام رفراکتومترها و استاندارد طلایی آزمایشگاه‌های آموزشی و تحقیقاتی است.

• کاربرد: اندازه‌گیری همزمان ضریب شکست (nD) و بریکس با دقت بالا (تا ۴ رقم اعشار).
• ویژگی خاص: قابلیت اتصال به حمام سیرکولاتور (Circulating Bath) برای کنترل دقیق دمای منشور. این ویژگی برای موادی که ویسکوزیته آنها با دما تغییر می‌کند (مانند روغن‌ها و واکس‌ها) حیاتی است.

۴. رفراکتومترهای اینلاین یا فرآیندی (Process Refractometer)

این مدل‌ها در لوله‌های خط تولید کارخانجات نصب می‌شوند و به صورت آنلاین (Real-time) غلظت را مانیتور می‌کنند. کاربرد اصلی آنها در صنایع غذایی (تولید نوشابه، رب گوجه) و پتروشیمی است تا اپراتور بدون نمونه‌برداری دستی، از کیفیت محصول مطمئن شود.

کاربردهای تخصصی رفراکتومتر در صنایع مختلف

هر صنعتی به دنبال پارامتر متفاوتی در شکست نور است. در اینجا کاربردهای کلیدی را بررسی می‌کنیم:

۱. صنایع غذایی و نوشیدنی (Food & Beverage)

در این صنعت، رفراکتومتر همانند دماسنج ضروری است.

• تعیین بریکس (Brix): میزان قند در آبمیوه، نوشابه، شربت‌ها و کنسانتره میوه. برای مثال، استاندارد آب انگور حدود ۱۶ بریکس و عسل طبیعی بالای ۸۰ بریکس است.
• کنترل کیفیت رب و سس: غلظت مواد جامد در رب گوجه‌فرنگی (Tomato Paste) با رفراکتومترهای بریکس بالا (۲۸-۳۲٪) سنجیده می‌شود.
• تخمیر: در صنایع ماءالشعیر و شراب‌سازی، تغییرات دانسیته (O.G و F.G) برای محاسبه الکل و پیشرفت تخمیر با رفراکتومتر مانیتور می‌شود.

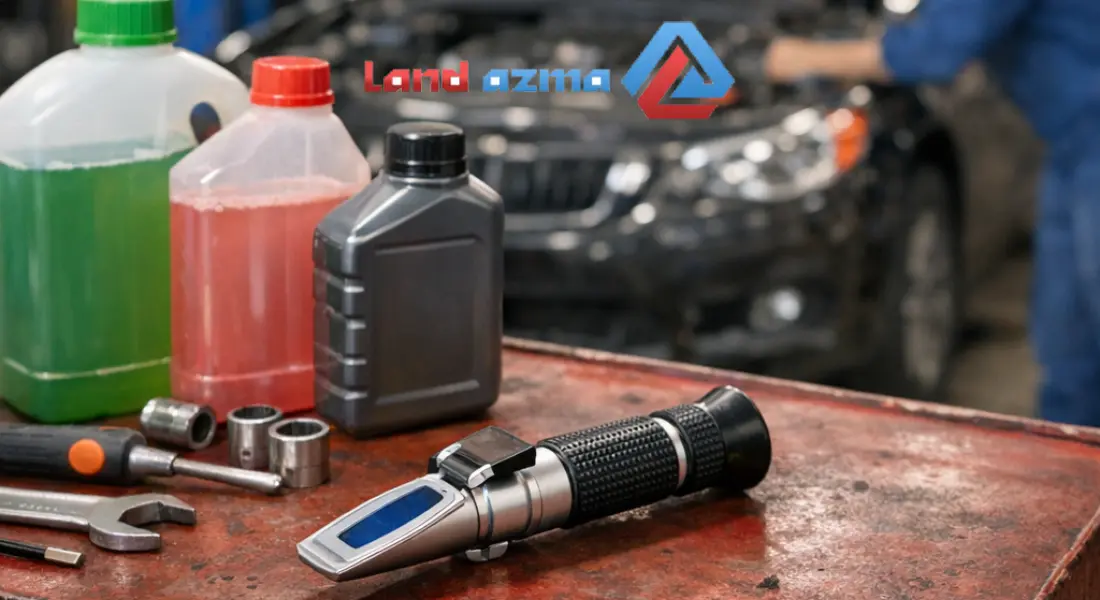

۲. صنعت خودرو و تعمیرگاهی (Automotive)

مایعات خودرو حیاتی هستند و رفراکتومترهای چندکاره خودرویی ابزار اصلی مکانیک‌ها هستند.

• ضدیخ (Antifreeze): سنجش نقطه انجماد اتیلن گلیکول یا پروپیلن گلیکول در رادیاتور.
• اسید باتری: سنجش وزن مخصوص (Specific Gravity) الکترولیت باتری برای تعیین سلامت سلول‌ها (شارژ/دشارژ).
• شیشه شور: اطمینان از عدم یخ‌زدگی مخزن شیشه شور در زمستان.

۳. پزشکی و آزمایشگاه بالینی (Clinical Lab)

رفراکتومترهای کلینیکال برای آنالیز مایعات بدن استفاده می‌شوند.

• پروتئین سرم (Serum Protein): اندازه‌گیری غلظت پروتئین تام در خون (g/dL).
• وزن مخصوص ادرار (Urine S.G): شاخص مهمی برای عملکرد کلیه و وضعیت هیدراتاسیون بدن بیمار.

۴. گوهرشناسی (Gemology)

یکی از جالب‌ترین کاربردها، شناسایی سنگ‌های قیمتی است.

• ضریب شکست سنگ: هر گوهر (مانند الماس، یاقوت، زمرد) ضریب شکست منحصر به فردی دارد. رفراکتومترهای جمولوژیکال (Gemological) با استفاده از روغن تماس (Contact Fluid) با ضریب شکست بالا، به کارشناس کمک می‌کنند تا سنگ اصل را از بدل (مثلاً زیرکونیوم از الماس) تشخیص دهد.

۵. صنعت فلزکاری و تراشکاری (Metalworking)

در دستگاه‌های CNC، از مایعات خنک‌کننده و روان‌کار (Coolant) محلول در آب استفاده می‌شود.

• غلظت روغن: نسبت ترکیب روغن به آب حیاتی است. غلظت کم باعث زنگ‌زدگی قطعه و غلظت زیاد باعث اتلاف روغن و آلودگی می‌شود. رفراکتومترهای بریکس پایین (۰-۱۸٪) برای تنظیم دقیق این امولسیون‌ها استفاده می‌شوند.

کالیبراسیون و نگهداری؛ راز عمر طولانی دستگاه

یک رفراکتومتر دقیق، اگر کالیبره نباشد، تنها یک اسباب‌بازی گران‌قیمت است.

• نقطه صفر (Zero Set): اکثر رفراکتومترها با آب مقطر کالیبره می‌شوند. در دمای ۲۰ درجه، آب مقطر باید عدد صفر بریکس یا ضریب شکست 1.3330 را نشان دهد.
• پیچ تنظیم (Calibration Screw): در مدل‌های دستی، یک پیچ کوچک روی بدنه وجود دارد. کاربر با ریختن آب مقطر و نگاه کردن در چشمی، پیچ را می‌چرخاند تا خط مرزی دقیقاً روی عدد صفر قرار گیرد.
• تمیزکاری منشور: سطح منشور (Prism Surface) بسیار حساس و خش‌پذیر است. پس از هر بار استفاده، باید با دستمال لنز نرم و آب مقطر تمیز شود. باقی ماندن مواد اسیدی یا قندی روی منشور باعث خوردگی شیشه یا کدر شدن آن می‌شود.
• حلال‌های آلی: برای تمیز کردن نمونه‌های روغنی، از الکل یا حلال‌های مناسب استفاده کنید، اما مراقب باشید حلال به چسب‌های دور منشور آسیب نزند.

 عیب‌یابی و مشکلات رایج در رفراکتومترها

حتی بهترین دستگاه‌های ژاپنی (مانند آتاگو Atago) یا آلمانی هم ممکن است گاهی عملکرد نادرستی داشته باشند. دلایل اصلی خطا معمولاً ساده و قابل رفع هستند:

۱. خط مرزی تار یا ناپدید شده (Blurry Line)

• علت: معمولاً به دلیل کم بودن حجم نمونه روی منشور یا وجود حباب هوا است.
• راهکار: درپوش (Daylight Plate) را باز کنید، منشور را کاملاً خشک کنید و مجدداً ۲ تا ۳ قطره نمونه بریزید. مطمئن شوید که مایع تمام سطح منشور را پوشانده و هیچ حبابی زیر درپوش نمانده است.
• نکته فنی: اگر نمونه خیلی تیره یا ویسکوز (مانند عسل غلیظ) باشد، ممکن است نور کافی عبور نکند. در این حالت باید از رفراکتومترهای مخصوص عسل یا منبع نور قوی‌تر استفاده کنید.

۲. عدد غیرمنطقی یا نوسان زیاد

• علت: دمای نمونه با دمای دستگاه اختلاف زیادی دارد (مثلاً نمونه داغ ۸۰ درجه روی دستگاه سرد ۲۰ درجه).
• راهکار: اگر دستگاه ATC دارد، حدود ۳۰ ثانیه صبر کنید تا دمای منشور و نمونه متعادل شود. اگر ATC ندارد، باید جدول تصحیح دما (Temperature Correction Table) را که در دفترچه راهنما موجود است، اعمال کنید.

۳. کالیبره نشدن روی صفر

• علت: آب مقطر آلوده یا پیچ تنظیم هرز شده است.
• راهکار: از آب مقطر تازه (دیونایز شده) استفاده کنید. اگر پیچ تنظیم تا انتها چرخیده و هنوز صفر نشده، احتمالاً منشور جابجا شده یا ضربه خورده است و نیاز به سرویس تخصصی دارد.

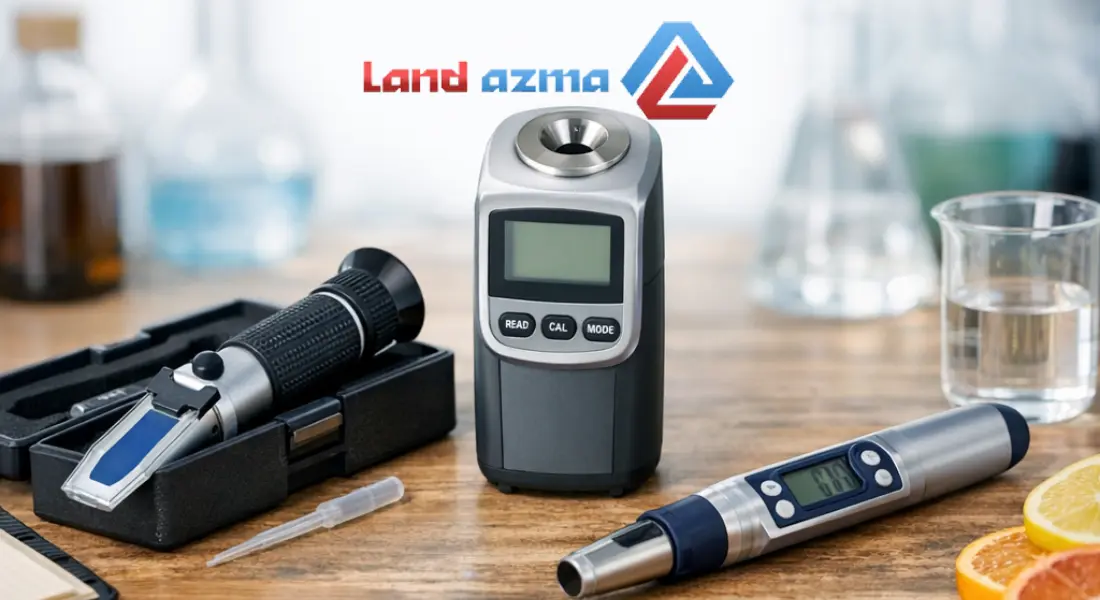

راهنمای انتخاب سریع (Quick Buying Guide)

کدام رفراکتومتر برای کار شما مناسب است؟ جدول زیر به شما در تصمیم‌گیری نهایی کمک می‌کند:

سوالات متداول (FAQ)

آیا رفراکتومتر بریکس (Brix) می‌تواند الکل را اندازه بگیرد؟

خیر، به طور مستقیم نمی‌تواند. بریکس برای قند طراحی شده است. الکل ضریب شکست متفاوتی دارد و باعث خطای فاحش در رفراکتومتر بریکس می‌شود. برای سنجش الکل باید از رفراکتومترهای مخصوص الکل (Alcohol Refractometer) یا هیدرومتر استفاده کنید. البته در شراب‌سازی، فرمول‌های تبدیل (Correction Factors) وجود دارد.

تفاوت رفراکتومتر دیجیتال و نوری چیست؟ کدام بهتر است؟

رفراکتومتر نوری ارزان‌تر، بدون نیاز به باتری و مقاوم‌تر است اما خواندن عدد آن چشمی و وابسته به تجربه کاربر است. رفراکتومتر دیجیتال گران‌تر است اما عدد را دقیق، سریع و بدون خطای انسانی نشان می‌دهد و معمولاً سیستم جبران دمای (ATC) قوی‌تری دارد. برای آزمایشگاه‌های شلوغ، مدل دیجیتال توصیه می‌شود.

ATC در رفراکتومتر یعنی چه؟

ATC مخفف Automatic Temperature Compensation است. از آنجایی که ضریب شکست با دما تغییر می‌کند، این سیستم (که معمولاً یک نوار بی-متال در داخل دستگاه است) به صورت فیزیکی یا الکترونیکی تغییرات دما را بین ۱۰ تا ۳۰ درجه سانتی‌گراد خنثی می‌کند تا شما همیشه عدد استاندارد ۲۰ درجه را ببینید.

جمع‌ بندی

رفراکتومتر، چشم سوم آزمایشگاه شماست. این ابزار کوچک اما قدرتمند، با تکیه بر اصول ساده فیزیک نور، دریچه‌ای به دنیای غلظت و خلوص مواد می‌گشاید. از کندوی زنبور عسل تا خط تولید پیچیده پتروشیمی، این دستگاه تضمین‌کننده کیفیت و استاندارد محصولات است.
تیم فنی لندآزما توصیه می‌کند که هنگام خرید، حتماً به “رنج اندازه‌گیری” (بازه بریکس) و وجود سیستم “ATC” دقت کنید. یک انتخاب هوشمندانه، نه تنها دقت آزمایش‌های شما را بالا می‌برد، بلکه سال‌ها در هزینه‌های تعمیر و نگهداری صرفه‌جویی خواهد کرد.

منبع
